Bienvenidos
¿Qué es

LEP?

Significa:

Prótesis ecológica de bajo costo,

por sus siglas en inglés

(Low-cost Ecological Prosthesis).

Pero,

es mucho más que eso,

es una alternativa en movilidad.

Todo surge de la interrogante:

​

¿Qué es y porqué es necesaria una prótesis?

Actividades:
  • Comer

  • Dormir

  • Hacer del baño

  • Socializar

  • Trabajar

  • Estudiar

En México

Hay un total de 2, 437, 397 personas con discapacidad para caminar o moverse.

​

De las cuales: 36, 039 se encuentran en el estado de Querétaro.

INEGI. Censo de Población y Vivienda 2010: Tabulados del Cuestionario Básico

Eso equivale al 2% de la población del país y de el estado de Querétaro.

"Son las cualidades psíquicas de la personalidad que son condición para realizar con éxito determinados tipos de actividad"

A.A. Smirnov (1960)

¿Qué es

la capacidad?

Se pueden diferenciar en cognitivas y físicas, siendo la marcha bípeda una capacidad física esencial del hombre.

¿Qué es

discapacidad?

"Es toda restricción o ausencia de la capacidad para realizar una actividad en la forma o dentro del margen que se considera normal para un ser humano, como consecuencia de una deficiencia irreversible".

INEGI (2004)

Las personas con discapacidad en México: Una visión censal

¿Qué es lo normal? y ¿Se puede transformar el paradigma de la discapacidad?

Pero...

“Las capacidades se forman y se desarrollan en la actividad”

A.A. Smirnov (1960)

Los seres humanos tenemos una gran  adaptación, tanto al medio ambiente que nos rodea como a elementos que nosotros mismos construimos; como la cultura. Lo normal pasa a ser un termino ambiguo y en constante cambio.

Video promocional juegos paralímpicos Rio 2016

Es una intervención por la cual se remueve una o varias extremidades por diferentes causas; por enfermedades, accidente o infección.

Amputación:
Transtibial

Se denomina transtibial por ser un corte transversal realizado en  el área que conforma la pierna y contiene los huesos: tibia y peroné. Puede ser a diferente altura pero siempre será debajo de la rodilla.

​

Es una de las amputaciones más comunes de miembro inferior junto con la transfemoral.

Entonces...

¿Porqué hay tantas personas con amputación que no tienen una prótesis?

"Solo 1 de cada 10 personas con amputación se rehabilita y sólo algunos de ellos tendrán prótesis"

M. Hiiar Medina (2015)

El costo de una prótesis va desde los 10 mil pesos y puede llegar a costar millones.

El mexicano promedio recibe un salario mínimo de 67.29 a 63.77 pesos por día, con lo que debe mantenerse y a su familia.

Comisión nacional del salario mínimo (2014)

Sólo el 68% de la población tiene algún servicio de salud. Y aún con ello, los costos de rehabilitación, medicamento, terapia y prótesis no son asequibles.

 INEGI, Las personas con discapacidad en México, (2010)

Además
Concepto

Diseñar una prótesis de bajo costo para la "Super capacidad"

Metodología

Munari, Bruno. ¿Cómo nacen los objetos?, 2004

  • Definición del problema

  • Elementos del problema

  • Recopilación de datos

  • Análisis de datos

  • Creatividad

  • Materiales y tecnologías

  • Experimentación

  • Modelos


¿Dónde?
Querétaro

Se realizó la búsqueda en la zona metropolitana de la ciudad de Querétaro bajo los criterios de "prótesis", "órtesis" y "rehabilitación". Siendo algunos de estos negocios enfocados a la venta y distribución de productos dentales, de rehabilitación, calzado, fisioterapia y traumatología.

Además

Se contactó con la asociación de fútbol de amputados: "Coyotes de Querétaro f.c." ubicados en la colonia Hércules, en el parque bicentenario a un lado de las oficinas de la delegación Cayetano Rubio. Los cuales apoyaron en la investigación con entrevistas y encuestas.

Encuestas que permitieron conocer que aún con amputación, ellos no se sentían discapacitados. Muy pocos sufrieron discriminación y gracias a sus prótesis, pueden seguir trabajando y estudiando.

Análisis de la marcha

En el momento del apoyo del talón, la articulación tibio-perónea-astragalina está en posición neutra, pero inmediatamente comienza a moverse en dirección a la flexión plantar, hasta alcanzar los 15 grados en el momento en que la planta del pie está plana en el suelo. Luego la tibia bascula ligeramente hacia adelante a partir del astrágalo todavía inmóvi para luego hacer 5 grados de flexión dorsal.

Al despegar el talón del suelo, la articulación del tobillo está aproximadamente en 15 grados de dorsiflexión. Después se mueve hasta  el despegue del pie, y la articulación está a unos 20 grados de flexión plantar.


(Natalia I. Wiereszen 2003 -2005).

Se utilizaron tablas de antropometría para determinar el tamaño de los miembros tanto de mujeres como de hombres. Utilizando los percentiles 95 y 5 como rangos de máxima y mínima dimensión para el objeto.

Ávila C. Rosalío, Prado L. Lilia Roselia, González M. Elvia Luz. (2001) Dimensiones Antropométricas Población Latinoamericana: México, Cuba, Colombia, Chile, Venezuela.

Para hombres:

​

  • Altura de la rodilla de 479 mm

  • Perímetro de la pantorrilla de 353 mm

  • Longitud del pie de 262 mm

  • Altura poplítea de 432 mm

  • Anchura del talón de 69 mm

  • Anchura del pie de 98 mm

Medidas

Para mujeres:

​

  • Altura de la rodilla de 444 mm

  • Perímetro de la pantorrilla de 336 mm

  • Longitud del pie de 235 mm

  • Altura poplítea de 399 mm

  • Anchura del talón de 61 mm

  • Anchura del pie de 89 mm

Medio ambiente

Ciclo de vida:

Es todo el proceso que comprende la elaboración de un producto o servicio, e involucra a todos los sectores de la cadena comercial.​​

La huella de carbono:

Es una medida de la cantidad total de emisiones de CO2 causados directa e indirectamente por un individuo, actividad, organización o producto a lo largo del ciclo de vida del mismo.

Las prótesis, dependiendo de su precio y su nivel de sofisticación, están hechas de materiales resistentes como el acero inoxidable, el aluminio, titanio y fibra de vidrio. En algunos casos incluso se fabrican con materiales especializados como fibra de carbono y kevlar.

Maeriales
El problema...
Creatividad
Inspiración
En la ficción
Materiales y tecnologías

El bambú (Bambusa vulgaris), es una planta de la familia conocida científicamente como Bambusoideae que crece en casi todos los continentes excepto antártica. Se encuentra a lo largo de la línea del ecuador y va desde los 0 a los 4,000 metros sobre el nivel del mar. Existen más de 89 géneros y 1,035 especies.

Se puede procesar de diferentes maneras: Laminado, prensado, rolado y doblado. En cuanto a sus propiedades físicas y mecánicas, se puede considerar como uno de los materiales naturales más resistentes, conocido como el acero natural especialmente cuando se utiliza en laminados.

“La mayor aplicación del bambú se da en la construcción, en la fabricación de muebles, cestería, artesanías, papel, rayón, como alimento, y como recurso natural para la conservación y transformación del medio ambiente”.

​

Cortés,Manual de la industrialización del bambú, 2004

Además de ser un material versátil y resistente, es un material sustentable gracias as su rápido crecimiento.



Su ciclo de vida puede ser de entre 4 y 7 años, necesitando solamente 6 meses para alcanzar su máximo tamaño. Se componen de las raíces o rizomas, tallos leñosos, ramas, hoja y flor.

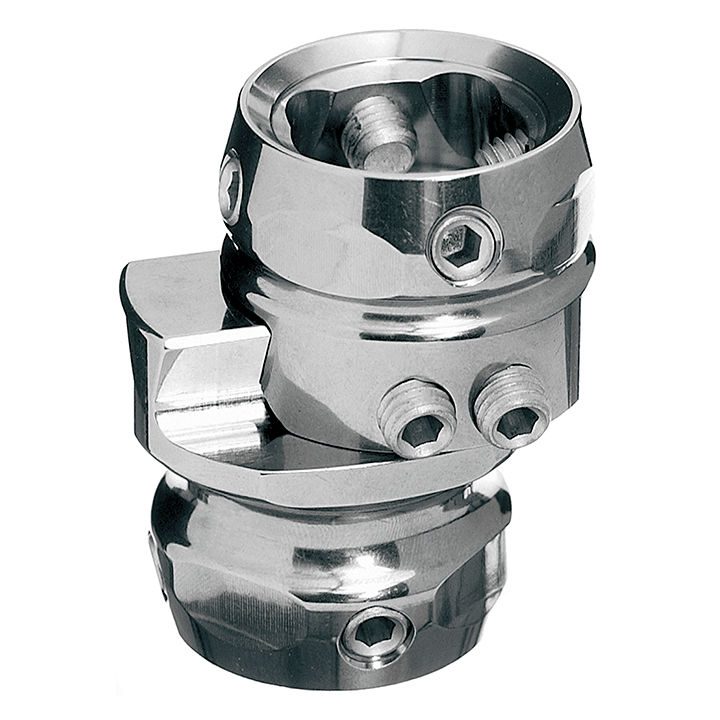

Mecanismo de unión

Las prótesis se conforman principalmente de 5 piezas; la manga o liner que está en contacto directo con el muñón, el socket o encaje que se hace a la medida del muñón y lo mantiene en posición, el mecanismo de unión entre el socket y la prótesis, el tubo adaptador que determina la altura y el pie.

LEP, al ser una pieza para prótesis de pierna transtibial, debe de adaptarse a los diferentes mecanismos de unión que existen en el mercado actualmente, los cuales varían por fabricante y región geográfica.



Es aquí donde el bambú permite fácilmente hacer modificaciones a LEP para adaptarla a los demás componentes de una prótesis.

Exploración de conceptos
Propuesta LEP
